Основная информация о вычислительном модуле

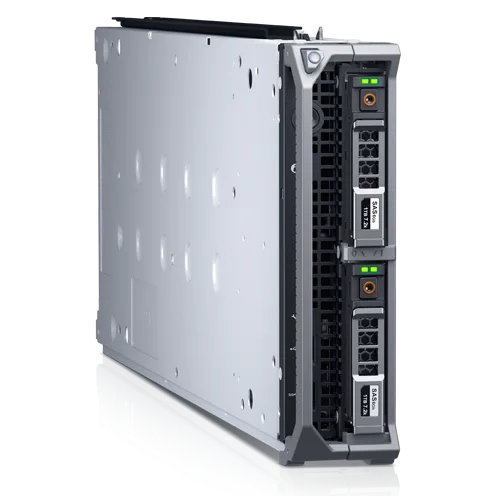

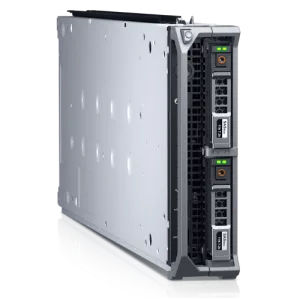

Двухпроцессорный блейд половинной высоты для шасси M1000e и конвергентной платформы VRTX: до шестнадцати серверов в одном шасси M1000e.
Модуль размером 197,9 x 50,35 x 544,32 мм принимает один или два процессора Intel Xeon E5-2600 v3 (Haswell-EP) или v4 и 24 модуля памяти DDR4 общим объемом до 1536 ГБ. Чипсет - Intel C610, масса модуля - до 6,8 кг.
- Процессоры
- 1-2 x Xeon E5-2600
- Память
- 24 DIMM, до 1536 ГБ
- Масса
- До 6,8 кг
- В шасси M1000e
- До 16
Хранение и расширение
Варианты дисков
Диски 2,5 дюйма SAS или SATA, HDD или SSD, накопители Express Flash NVMe PCIe SSD (два 2,5 дюйма через модуль PCIe Extender) либо до четырех SSD uSATA 1,8 дюйма.
Подключение дисков
SATA напрямую от чипсета или SAS/SATA через PERC, PCIe SSD через модуль расширения, SSD 1,8 дюйма через uSATA от чипсета или PERC.
Память DDR4
RDIMM на 4-32 ГБ и LRDIMM на 32 и 64 ГБ с частотой до 2400 МТ/с: до 768 ГБ с одним процессором и до 1536 ГБ с двумя.
Мезонинные слоты
Слоты PCIe для мезонинных карт подключают модуль к сетевым и SAN-модулям ввода-вывода шасси.
Основные характеристики
| Параметр | Значение |
|---|---|
| Исполнение | Блейд половинной высоты |
| Совместимые шасси | M1000e (до 16), VRTX (до 4) |
| Габариты | 197,9 x 50,35 x 544,32 мм |
| Процессоры | 1 или 2 x Intel Xeon E5-2600 v3 или v4 |
| Чипсет | Intel C610 |
| Память | 24 DIMM DDR4 RDIMM/LRDIMM, до 2400 МТ/с |
| Максимум памяти | 768 ГБ (1 CPU), 1536 ГБ (2 CPU) |
| Диски | 2,5 дюйма SAS/SATA, NVMe или 4 x SSD 1,8 дюйма |
| Расширение | Мезонинные слоты PCIe |
| Видео | Matrox G200 в составе iDRAC |
| Загрузка | Внутренний модуль Dual SD |
| Масса | До 6,8 кг |
| Рабочая температура | 10-35 °C |
Применение
M630 используют в блейд-инфраструктуре M1000e для виртуализации, VDI и веб-ферм высокой плотности, а в VRTX - для филиалов, где нужны серверы, хранилище и сеть в одном корпусе.
Модуль рассчитан на непрерывную работу при 10-35 °C на высоте до 950 м без прямого солнечного света. LRDIMM на 32 ГБ работают на частоте до 2133 МТ/с, остальные модули памяти - до 2400 МТ/с, поэтому для максимальной скорости выбирают RDIMM или LRDIMM на 64 ГБ.
Комплектация
- Вычислительный модуль в заказанной конфигурации1 шт.
